NEXT AOI(대표이사 조용철)가 부품의 모든 치수들을 1초에 자동으로 측정하는 원샷 치수 측정기(모델명 MESEN-100시리즈 버전 3)를 발표한다.

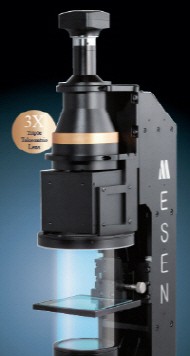

MESEN-100 측정기는 직경 100mm 텔레센트릭 렌즈, 평행 조명, 디지털 카메라, 스테이지 및 스탠드, 그리고 NEXT AOI에서 국내 최초로 개발한 비전 검사 프로그램이 설치된 컴퓨터로 구성된다
이 제품의 측정 방법은 간단하다. 측정할 부품에 대한 측정 레시피를 한 번만 설정해 놓으면 된다. 이후에는 부품을 스테이지에 올려놓으면 시스템이 치수를 자동으로 측정한다.
MESEN-100 측정기는 직경 100mm 텔레센트릭 렌즈, 평행 조명, 디지털 카메라, 스테이지 및 스탠드, 그리고 NEXT AOI에서 국내 최초로 개발한 비전 검사 프로그램이 설치된 컴퓨터로 구성된다.
일반 렌즈는 사용자가 조절하는 초점과 부품 위치 및 측정점 선택에 따라 측정 오차가 발생할 수밖에 없지만 MESEN-100 측정기는 텔레센트릭 렌즈를 사용해 오차 발생 원인을 근본적으로 해결했다.
또한 패턴 매칭 알고리즘으로 부품의 형상과 위치를 자동으로 감지한다. 한 번에 측정할 수 있는 부품의 개수는 100개다. 공차 설정, Report, EXCEL 통계 생성 및 측정 결과는 DB로 자동 저장된다. 미세한 부품에서 직경 90mm 부품에 대해 ±1 um까지 정밀도를 갖는다.
MESEN-100 시리즈를 통해 앞으로 엔지니어들은 품질보증부서 및 생산 라인에서 부품의 치수를 자동으로 측정할 수 있게 됐다.
출처 : NEXT AOI
